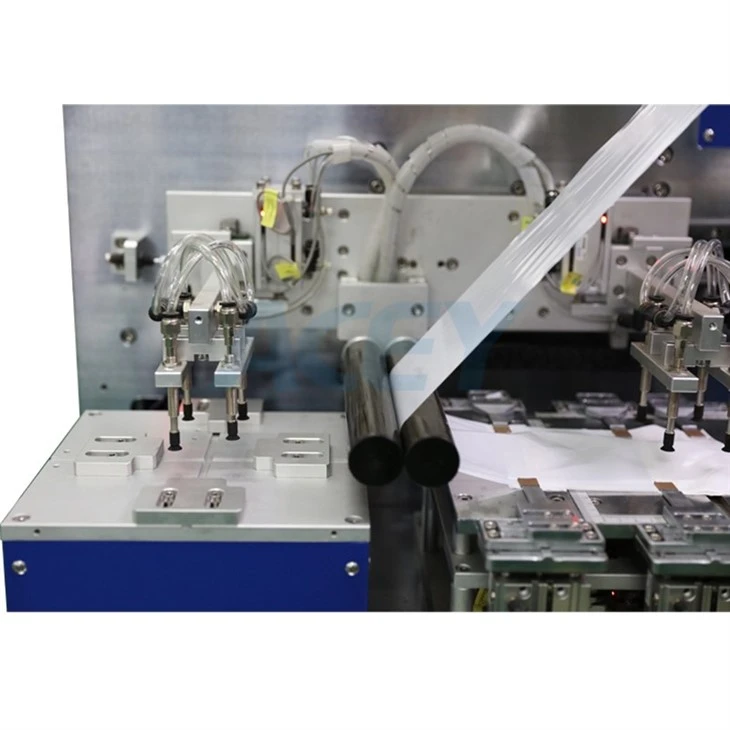

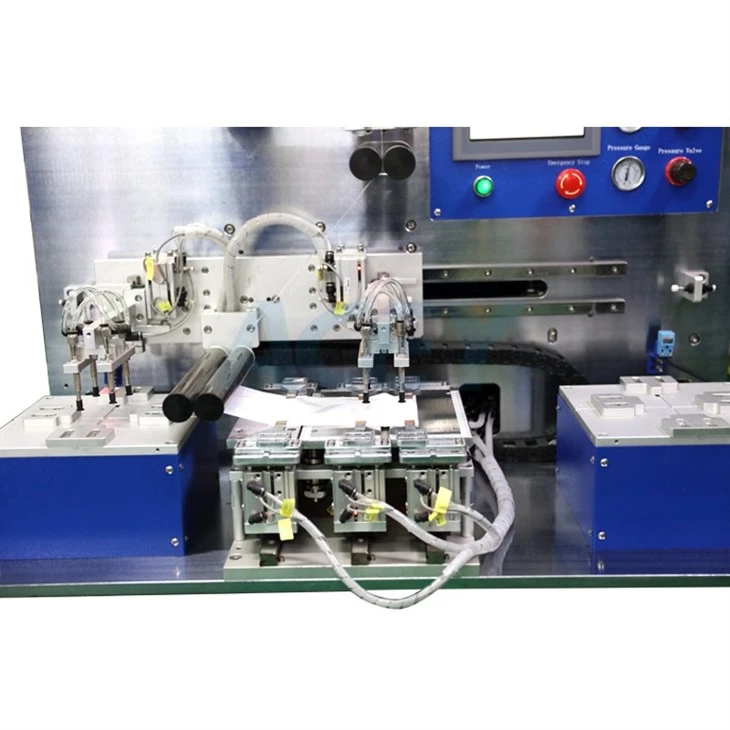

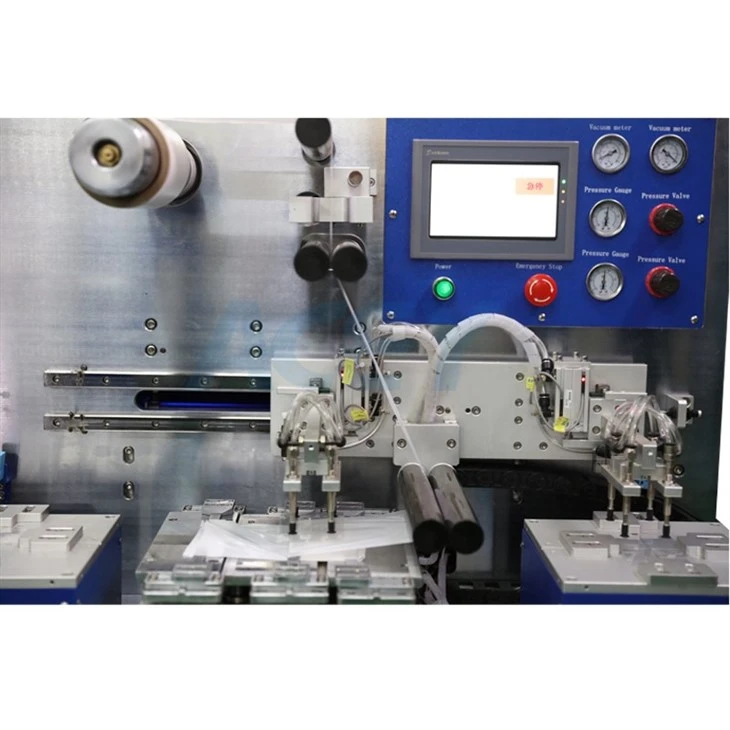

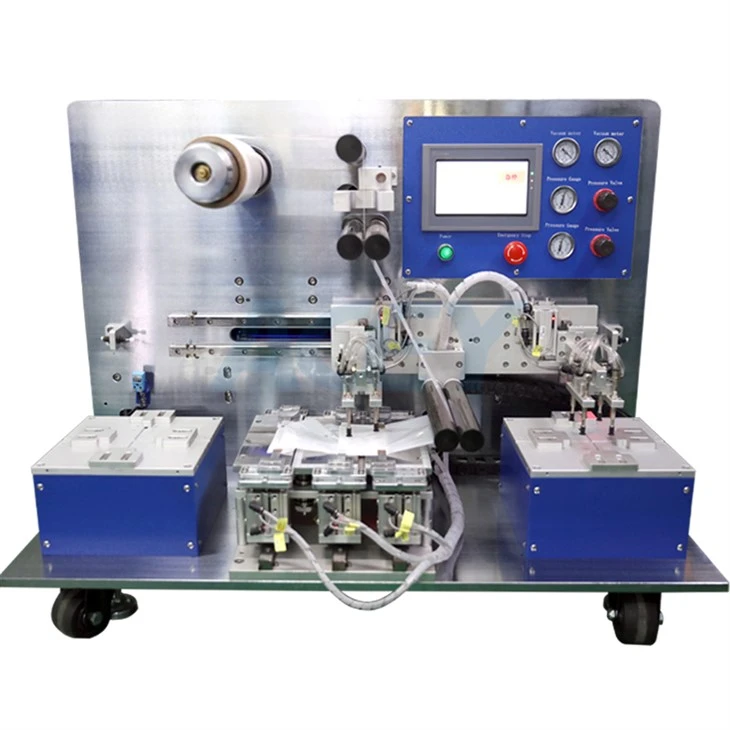

Automatisk polymerbatteri -stablingsmaskine
Produktbeskrivelse
Den automatiske stablingsmaskine er en enhed, der kan påføres på stablingsprocessen med lithium-ion-batteripolestykker. Processen med manuel filmbelastning, efterfølgende korrektion og laminering af polstykket afsluttes automatisk, hvilket har egenskaberne ved høj lamineringseffektivitet og høj nøjagtighed. Udstyrets design kan stak 200*200 mm celler, og forskellige størrelser kan realiseres ved at justere armaturet, hvilket er meget velegnet til forskning og udvikling og prøveproduktion af laminerede lithium-ion-batterier. Udstyret vedtager et enkelt cantileverstrukturdesign, automatisk konstant spændingskontrol af spolisoleringsfilmen og automatisk korrektionskontrol.
Funktioner
*Antallet af lamineringer kan automatisk styres i henhold til den forudindstillede;
*Vedtagelse af kompatibilitetsdesign kan ændring af batteri størrelse realiseres ved at justere placeringsarmaturet, og justeringsområdet er stort;
*PLC -kontrol, HMI -drift, let at bruge og vedligeholde;
*Polestykker indlæses manuelt, automatisk placeret, roboten suger automatisk stykkerne og stabler automatisk;
*Automatisk servo -konstant spændingskontrol af coiled materialemembran.
*Membran Automatisk fotoelektrisk korrektionskontrol.
*Membran Winding Core 3 tommer snoede kerne, pneumatisk skaftklemme
*Automatisk servo -konstant spændingskontrol af coiled materialemembran.
*Membran Automatisk fotoelektrisk korrektionskontrol.
Specifikation
| Lamineringsmetode: | Z-formet laminering | ||||||
| Driftsmetode: | Manuel fodring, manipulator henter stablerne og trækker automatisk membranen. | ||||||
| Lamineringsnøjagtighed: | pænhed mindre end eller lig med ± 0. 3mm | ||||||
| Lamineringsområde | Batteri min. L62mm *W46mm, max. L200mm*W200mm, uden faner | ||||||
| Lamineringstykkelse | Max.30mm | ||||||
| Antallet af laminerede lag | Maks. 500 kan indstilles | ||||||
| Membranrulle diameter | Maks. 250 mm | ||||||
| Strømforsyning | Spænding enfase AC22 0 V ± 10% (110VAC kan tilpasses), frekvens 50Hz/60Hz, effekt 0,6 kW | ||||||
| Luftkilde | {{0}}. 5 ~ 0,8MPa trykluft | ||||||
| Brug af miljø | Den anbefalede miljøtemperatur er 25 ± 3 grader, fugtigheden er 30 ~ 90RH, ingen vibrationer og elektromagnetisk interferens | ||||||
| Dimensioner: | L1100mm*w790mm*H755mm | ||||||
| Vægt: | 300 kg. | ||||||
Produktoplysninger
